一、何謂 PCB V-CUT ?
在PCB的製程上有一道名為V-CUT的製程
而V-CUT 就是V形切割，一刀下去並不把板子切透，在板子背面同樣的位置同時切一刀也不切透，要切割的地方從截面來看是上下兩個V形的，只有中間連著， 所以雙面V-CUT效果就是只要輕輕一掰，PCB板就會斷開。一般用來做連片拼板或加板邊用的。
二、為何需要使用 V-CUT?
1、成型需求 :
PCB在最終成型時，常會使用ROUTER機將所需用的板子範圍做切割，在這個過程中會需要將板子固定住，而常用的方式就是使用定位pin穿過板子上的孔來將板子與底下的墊板固定住，ROUTER機再從板子的外圍走過將板子切割成型。
但是當板子內沒有可供固定板子用的鑽孔，而且也不允許額外鑽孔來固定電路板時，可以將板子外加一定範圍的面積 (我們稱為板邊)，在板邊鑽可供固定板子用的孔來做定位，待成型完成後再使用V-CUT將外加的板邊切割後折掉。
2、打件需求 :
電路板需要使用SMT機台上件時，通常都會需要加上板邊，在SMT電路板組裝完成後出廠時再將板邊折斷或切斷。
三、V-CUT 規格
1、厚度:

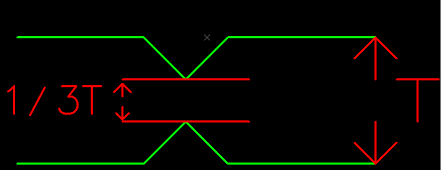

最普遍的V-Cut殘留厚度建議為板子厚度的1/3。但仍需視板子的厚度決定，板子太厚或太薄都需要調整
2、角度 :
最常用的為45°。當V-Cut的角度越大，表示板子邊緣被V-Cut吃掉的板材就越多，相對的PCB上的線路就必須更往內縮，以避免被V-Cut切割到。但較小的角度也受限於電鋸的刀頭厚薄而有限制，一般而言，板子的厚度越厚時，因為必須切割得比較深，所以V-Cut的角度就得越大。
3、限制:
V-Cut只能切直線，無法轉彎改變方向，但是可以切一段後將刀提起，就是只切一部分的電路板，我們將之稱為跳刀，而跳刀有其精準度的限制，需要預留多少空間則視各家能力而定。
4、注意事項 :
當我們將板邊折掉之後，電路板的外圍邊邊處可能會有殘留的板材，介意的話可以使用砂紙磨除。

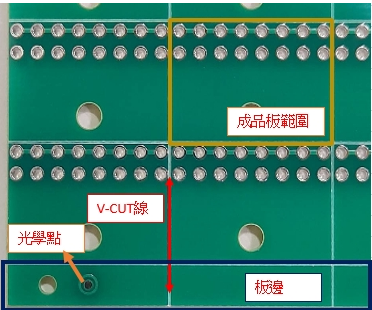

5、圖示說明 :
紅色線段表示V-CUT線
黃色框框處為成品板範圍
藍色框框處為板邊
光學點則為光學點則為SMT打件時對位用
